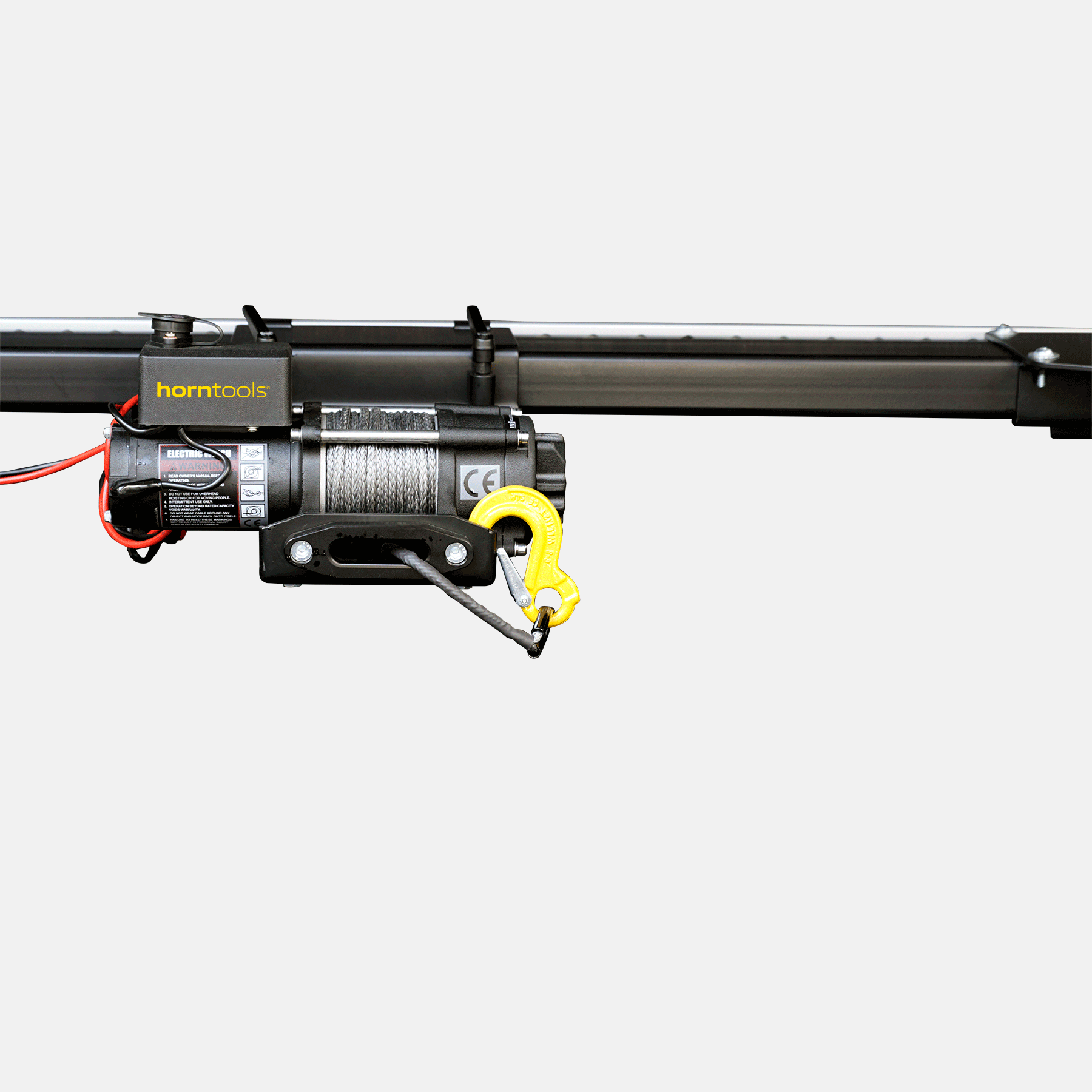

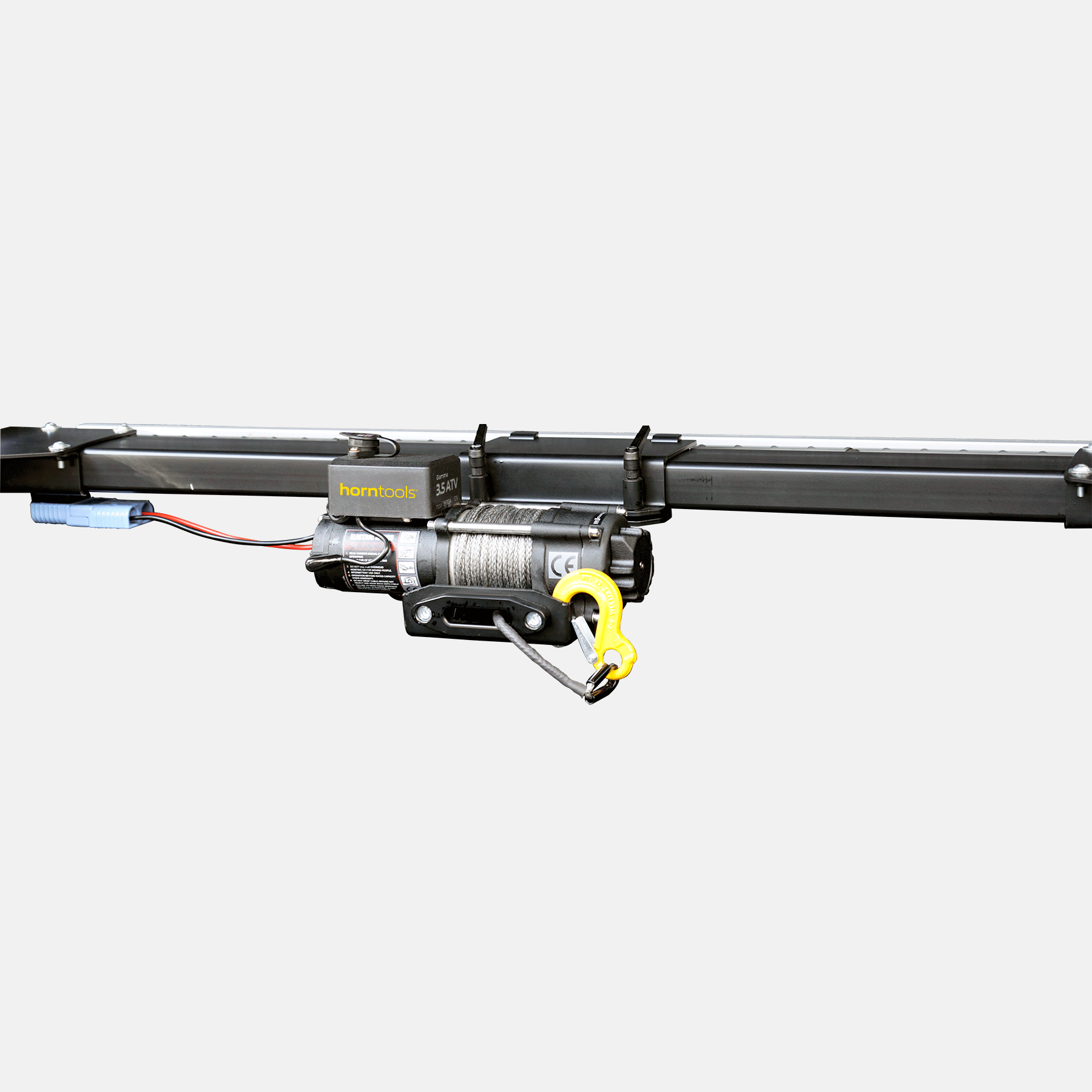

Heckwindensystem Pick-Up Between inkl. Seilwinde mit Kunststoffseil

Heckseilwindensystem

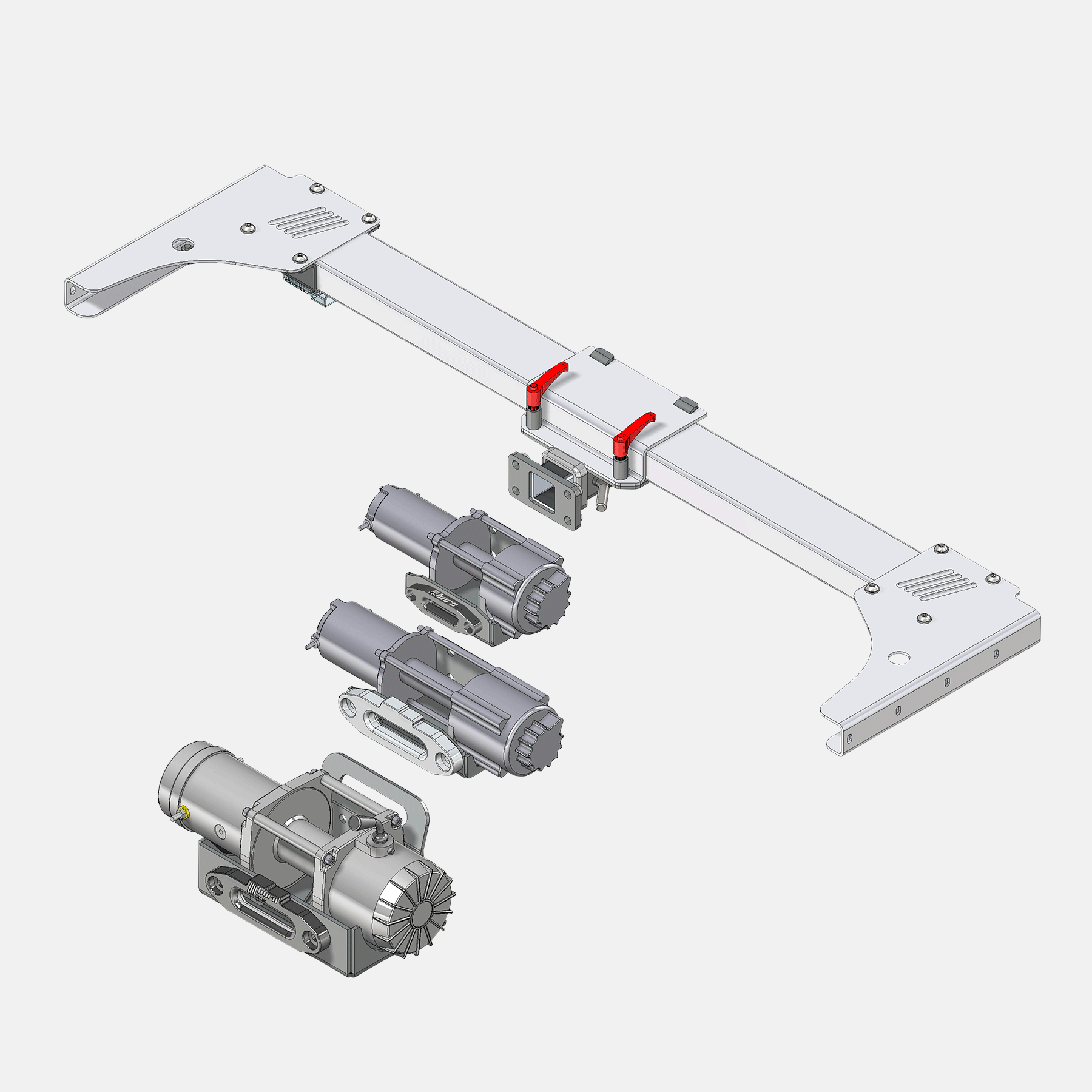

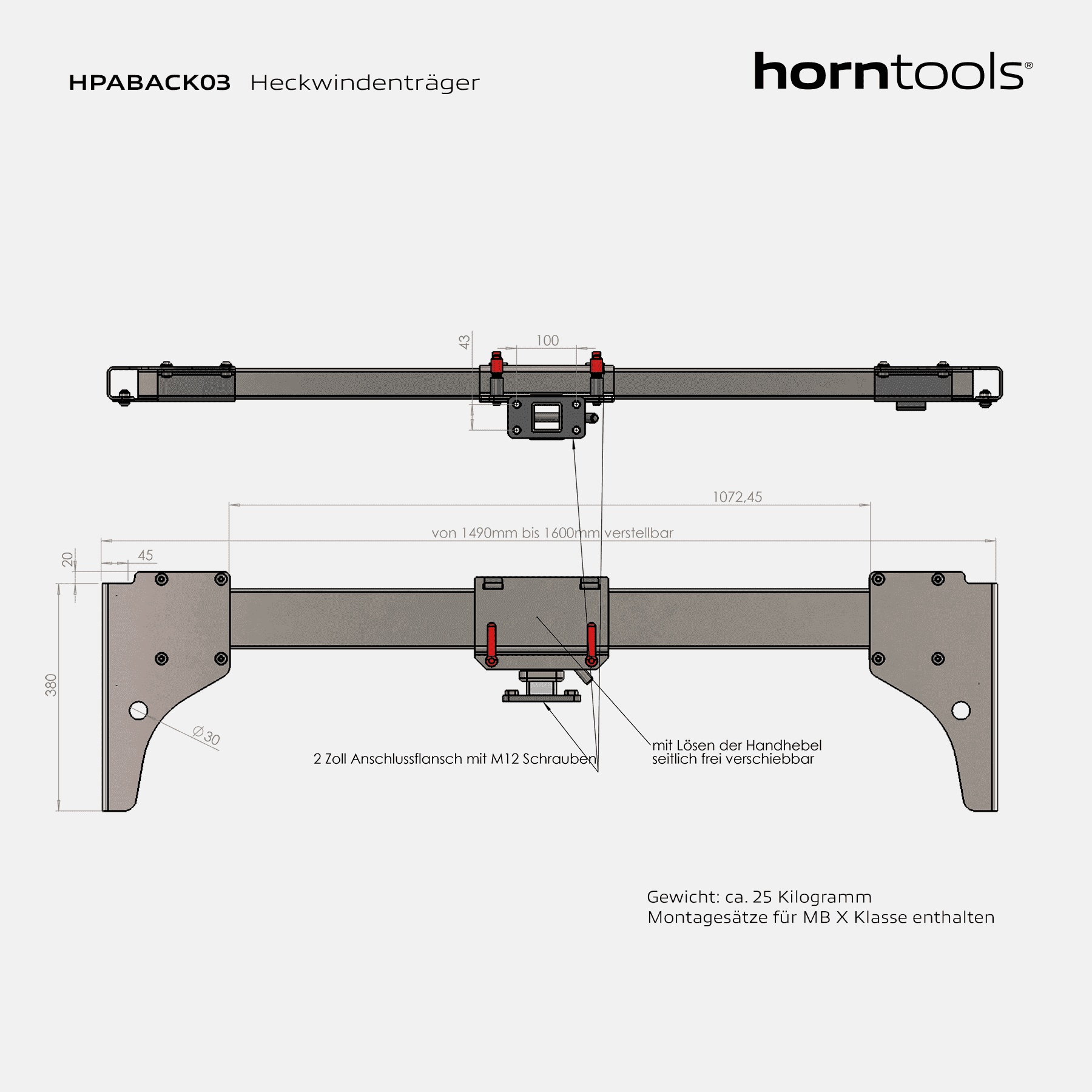

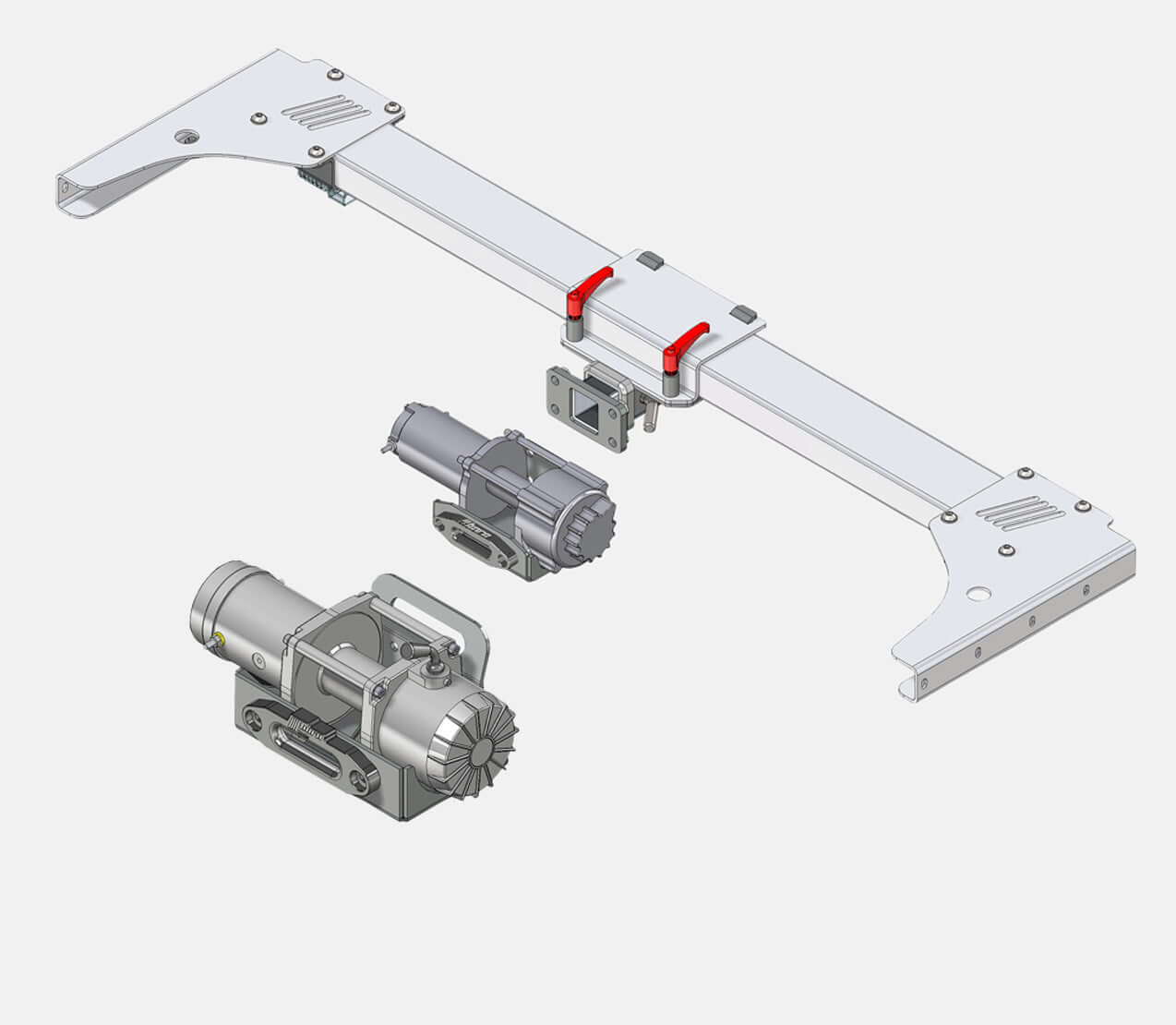

Der Heckwindenträger von horntools fügt sich optimal in deine Ladefläche ein. Er kann auch verwendet werden, wenn eine Schublade, ein Hardtop oder eine Laderaumabdeckung verbaut ist. Sollten bereits Schienen verbaut sein, kannst du den Heckwindenträger integrieren. Je nach Ausstattung des Fahrzuges bedarf es allerdings an Nachrüstschienen.

Achtung: Das Heckwindensystem ist nicht kompatibel mit elektrischen Roll-Ladeflächenabdeckungen.

Bitte beachte, dass bei Pritschen mit Laderaumwanne Ausschnitte gemacht werden müssen, um die Airlineschienen anzubringen. Wenn du dir Zeit und Arbeit sparen willst, empfehlen wir dir die Wanne zu entfernen.

Eigenschaften:

• Motor IP67 abgedichtet durch Nut mit Dichtring
• Freilaufhebel
• Querstreben aus Edelstahl
• Verstärkte Seiltrommel
• Innenliegende Trommelbremse mit 3 Bremsbacken
• Pulverbeschichtetes Aluminium-Druckgussgehäuse Motor/ Getriebe
• Abnehmbare Steuereinheit (damit die Steuerung beliebig verbaut werden kann)
• Verstärktes, pulverbeschichtetes Kontaktorgehäuse aus Tiefziehblech


Technische Daten:

30m Variante:

Die Seilwinde Gamma 3.5 erzeugt trotz ihrer kompakten Größe eine Zugkraft von 1,6 Tonnen und ist damit gut geeignet, um sie zur Jagd zu verwenden.

• Getriebe: 3-stufiges Planetengetriebe
• Max. Zugkraft: 1600 kg
• Max. Zuggeschwindigkeit: 2,8 m/min*
• Gewicht Seilwinde: 7,9 kg
• Motorart: Permament Magnet**
• Untersetzung: 170:1
• Max. Leistungsaufnahme: 160 Ampere
• Spannung: 12 V
• Seil (∅ x Länge): 5 mm x 30 m
• Trommel (∅ x Länge): 37 x 80 mm
• Gesamtgröße (LxBxH): 329 x 116 x 165 mm

80m Variante:

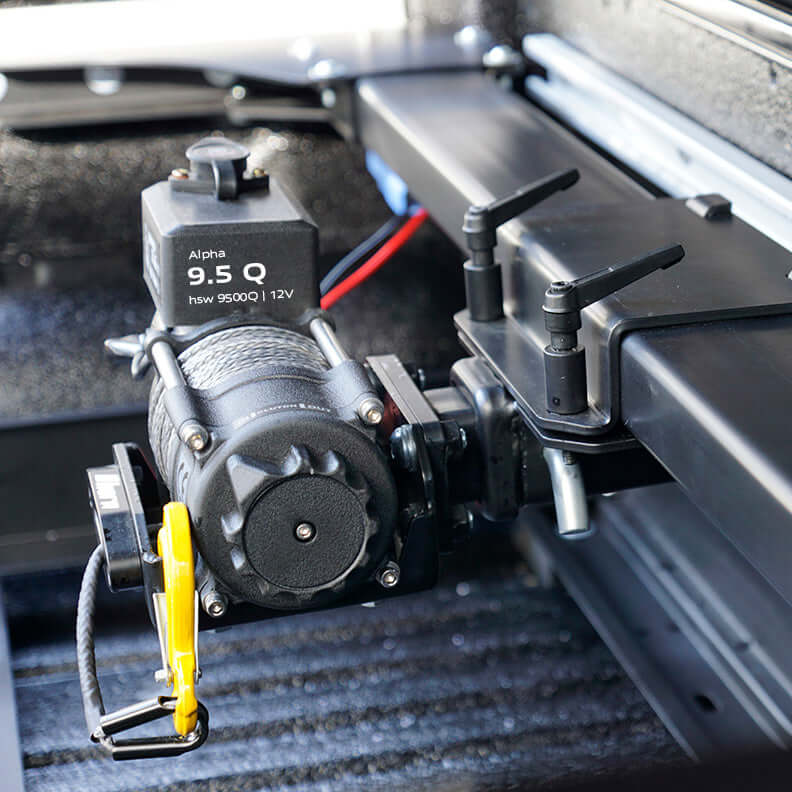

• Die im Set enthaltende Seilwinde Alpha 9.5 Quick Kompakt wurde speziell für Anwender entwickelt, denen wenig Platz zur Verfügung steht. Trotz der kompakten Bauweise weist die Seilwinde eine Zugkraft von 4,3 Tonnen auf.

  Das besondere an den Quick Modellen der Alpha Serie ist die extrem hohe maximale Zuggeschwindigkeit von 15 m/min (gemessen ohne Belastung). Dadurch ziehst du deine Ladungen oder andere Gegenstände noch schneller auf die Ladefläche.

• Getriebe: 3-stufiges Planetengetriebe
• Max. Zugkraft: 1400 kg (wegen 4mm Kunststoffseil)
• Max. Zuggeschwindigkeit: 15m/min*
• Gewicht Seilwinde: 27 kg
• Motorart: Series Wound**
• Untersetzung: 110:1
• Max. Leistungsaufnahme: 600 Ampere
• Spannung: 12 V
• Seil (∅ x Länge): 4 mm x 30 m
• Trommel (∅ x Länge): 63 x1 20 mm
• Gesamtgröße (LxBxH): 471 x 160 x 250 mm

  *gemessen ohne Belastung

  ** Magnetfeld wird mittels eines Dauermagneten erzeugt

Lieferumfang:

• Heckwindenträger
• Montageplatte
• Kabelsatz
• Seilwinde
• Aluseilfenster
• Befestigungsschrauben
• Kunststoffseil mit Haken
• Kabelfernbedienung
• Funkfernbedienung
• Bedienungsanleitung

Achtung:

Bitte beachte, dass unsere Seilwinden ausschließlich für den Bodenzug verwendet werden dürfen und nicht zum Heben geeignet sind! Die Bedienungsanleitung der Seilwinde ist vor der Benutzung vollständig durchzulesen und muss strikt befolgt werden, da ansonsten Verletzungsgefahr droht! Konzipiert wurde der Träger für eine Belastung von bis zu zwei Tonnen. Diese Strapazierfähigkeit wurde von unserem Team erfolgreich getestet. Die Belastung des Querträgers wurde von uns allerdings auf 300 kg festgelegt, da bei einer höheren Belastung die Gefahr besteht, dass Schäden an deinem Fahrzeug entstehen.

Garantie:

Wir gewähren unter Einhaltung der Garantie- und Servicebestimmungen eine Garantie von 5 Jahren auf Getriebe und Trommel der Seilwinde. Bitte fülle dafür unseren Garantieantrag in unserem Benutzerhandbuch aus und sende diesen per E-Mail an uns zurück. Die Garantie gilt nur für Privatanwender, nicht für den gewerblichen Gebrauch und nur unter Beachtung der Bedienungsanleitung.

Hinweis:

In der Bedienungsanleitung und bei deinem Fachhändler bekommst Du alle wichtigen Infos über die Handhabung deiner neuen Seilwinde. Bei dieser Winde kann es zu einer höheren Geräuschentwicklung kommen.
